OILWELL A-850PT A-1100PT, A-1400PT,& A-1700PT | ||||
FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | ||
OWFEMA8517PTCA | FLUID END MODULE COMPLETE ASSEMBLY | 3 | ||
1 | 10300181 | OWFEMA8517PT | FLUID END MODULE (STUDDED) -(INCLUDES ITEMS 1, 2-4, 5) | 3 |
2 | 4001892 | OWA8517PTDMS | STUD, DISCHARGE MANIFOLD | 12 |
3 | 75511754 | OWA8517PTDMSN | NUT 1 3/8-8 SF HVY HX | 12 |
4 | 49002837 | OWA8517PTPFS | STUD, FRAME 1 3/4-8 x 7 1/2 | 12 |
5 | 75510126 | PEP55 | NUT 1 3/4 -8 | 12 |
6 | 20100008 | 077170074203 | GASKET, LINER | 3 |
7 | 10300184 | PP602850 | PLATE, WEAR | 3 |
8 | 10300183 | OWA8517PTLA | ADAPTER, LINER | 3 |
9 | 10300185 | OWA8517PTLSR | RING, LINER SPACER | 3 |
10 | 10303092 | OWA8511PTLAN | NUT, LINER ADAPTER - FLA850-PT,A-1100PT | 3 |
10A | 10300182 | OWA1417PTLAN | NUT, LINER ADAPTER - FLA1400-PT, A-1700PT | 3 |
11 | 202000004 | OWVGI | BUSHING, VALVE GUIDE | 6 |
12 | 75632234 | CAPSCREW 5/8-11X 1-1/4 SELF LOCKING HX HD HT | 24 | |
13 | 10300004 | OWLV | GUIDE, VALVE | 6 |
14 | 10300011 | 077270076000 | GASKET, VALVE COVER | 6 |
15 | 10300005 | OWA8517PTCAP | COVER, VALVE | 6 |
16 | 99-609-345 | 99609345 | O RING (4 3/8 X 4 X 3/16 | 3 |
17 | 10300201 | 10300201 | GASKET | 3 |
10300186 | OWA1417PTLCS | SLEEVE, LINER CENTERING F/A-1400/1700 PUMPS | ||
10303091 | OWA8511PTLCS | SLEEVE, LINER CENTERING F/A-850/1100PT PUMPS | ||
18 | CAPSCREW, SUCTION MANIFOLD |
GARDNER DENVER PZ-7, PZ-8, PZ-9 | ||||
FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | RETURN TO GARDNER DENVER INDEX | |
1 | FEMPZ789CA | FLUID END MODULE COMPLETE ASSEMBLY (INCLUDES ITEMS 1-23) | 3 | |
1A | 200PZL029F | FEMPZ789 | FLUID END MODULE STUDDED - (INCLUDES 1-9 & 24) | 3 |
205PZL029D | ||||
02 | 79L188 | PZ789LCS | STUD, FRAME & LINER CLAMP | 24 |
03 | 50B36 | PZ789LCSN | NUT (FOR ABOVE) | 24 |
04 | 79L73 | PZ789GPFS | STUD, FRAME | 12 |
05 | 50AQ30 | PZ789GPFSN | NUT (FOR ABOVE) | 12 |
06 | 79AL6 | PZ789TRS | STUD, VALVE COVER | 48 |
07 | 50B34 | PZ789TRSN | NUT (FOR ABOVE) | 48 |
08 | 202PZL110 | PZ789DMS | STUD, DISCHARGE MANIFOLD | 12 |
09 | 50B34 | PZ789TRSN | NUT (FOR ABOVE) | 12 |
10 | 2011861 | PZ789EXPR | RING, VALVE COVER GASKET EXPANDER | 6 |
11 | 2011862 | 077670074900 | GASKET, VALVE COVER | 6 |
12 | 2007674 | PZ789VGI | BUSHING, VALVE GUIDE | 6 |
13 | 2011860 | PZ789VC | COVER, VALVE | 6 |
14 | 2011699 | PZ789FLG | RING, VALVE COVER THREADED | 6 |
15 | 2011857 | PZ789CAP | CAP, VALVE COVER LOCK | 6 |
16 | 2011701 | PZ789PL | PLATE, RETAINER | 6 |
17 | 2011700 | PZ789LVG | GUIDE, VALVE SUCTION | 3 |
19 | 95W2 | PZLVGAWASHER | WASHER, LOCK 1/2" 316SS | 6 |
19 | 655EE06S | PZLVGABOLT | SCREW 1/2"x1 3/4" 316SS HX HD C/S | 6 |
20 | 25AL35 | 077070074701 | GASKET, DISCHARGE MANIFOLD | 3 |
21 | 25G41 | 078070028300 | GASKET, SUCTION MANIFOLD | 3 |
22 | 1PV14 | PZ789LC | CLAMP, LINER | 3 |
23 | 2011706 | PZ789LVGA | ASSY., LOWER VALVE GUIDE (INCLUDES 12, 16 -19) | 3 |
24 | CAPSCREW, SUCTION MANIFOLD - NOT SHOWN |

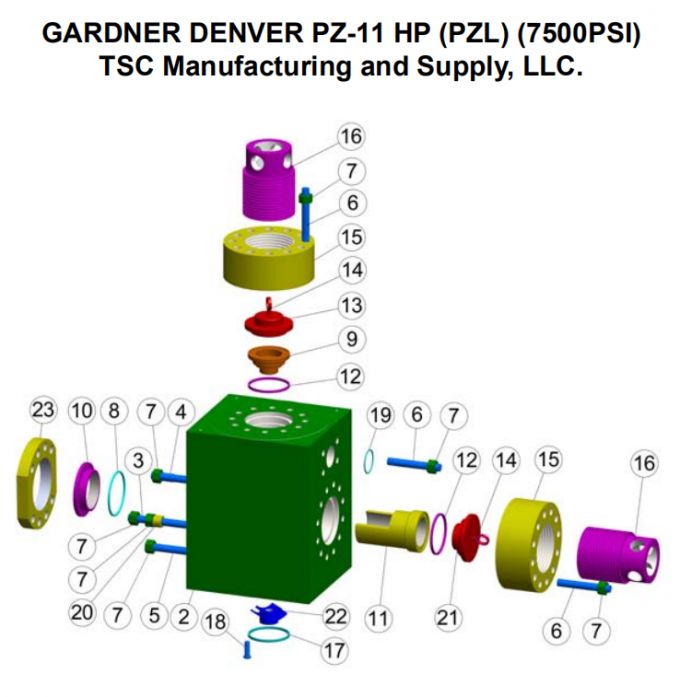

MISSION "L" MODULE FOR PZ-10, PZ-11 | ||||
FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | RETURN TO GARDNER DENVER INDEX | |
FEMPZ1011ASSYSW | FLUID END MODULE COMPLETE ASSEMBLY (INCLUDES ITEMS 1-26) | 3 | ||
1 | 8477-1D | FEMPZ1011DISSW | DISCHARGE MODULE, STUDDED (INCLUDES ITEMS 1, 3-11) | 3 |
2 | 8477-2S | FEMPZ1011SUCSW | SUCTION MODULE, STUDDED - (INCLUDES ITEMS 2, 5, 6, 12 & 24) | 3 |
3 | 4016-97 | OWA17DSUCSSW | STUD, DISCHARGE TO SUCTION MODULE | 18 |
4 | EMSF1000PFSN | NUT, DISCHARGE TO SUCTION STUD | 18 | |
5 | 4015-2 | OWA17TRSSW | STUD, THREADED RING | 72 |
6 | PZ789LCSN | NUT, THREADED RING STUD | 72 | |
7 | 4018-35 | PZ1011GPFSSW | STUD, POWER FRAME (SHORT) | 24 |
8 | PZ789LCSN | NUT, POWER FRAME STUD | 48 | |
9 | 4018-34 | PZ1011LCSSW | STUD, LINER RETAINER (LONG) | 24 |
10 | 4017-5 | PZ789DMSSW | STUD, DISCHARGE MANIFOLD | 12 |
11 | PZ789TRSN | NUT, DISCHARGE MANIFOLD STUD | 12 | |
12 | 8488-5 | PEP70 | DOWELL PIN | 6 |
13 | 2988 | 1290344 | SEAL, SUCTION TO DISCHARGE MODULE | 3 |
14 | 2930-08 | TOM JORDAN | SEAL, WEAR PLATE | 3 |
15 | 8477-3 | PZ1011WPSW | WEAR PLATE | 3 |
16 | 6477 | PZ1011LC | LINER RETAINER FLANGE | 3 |
17 | P-129 | 07207129 | VALVE COVER SEAL | 6 |
18 | 4018-88 | PEP73 | VALVE GUIDE SCREW | 12 |
19 | 4775R | OWA17VGASW | VALVE GUIDE (INCLUDES ITEMS 19, 23) | 6 |
20 | 4675-1A | OWA17VCASSYSW | VALVE COVER PLUG (INCLUDES ITEM 18-20 & 23) | 6 |
21 | 4475 | OWA17FLGSW | THREADED FLANGE | 6 |
22 | 4575 | OWA17CAPSW | THREADED CAP | 6 |
23 | 4700-I | PZ789VGI | VALVE GUIDE BUSHING | 6 |
24 | 4017-77 | SUCTION MANIFOLD CAPSCREW | 24 | |
25 | AJO-449R | 077070074701 | DISCHARGE MANIFOLD GASKET | 3 |
26 | 8014G520 | 078070028300 | SUCTION MANIFOLD GASKET | 3 |
PPHT304 | PISTON ROD ASSEMBLY 3 PIECE CLAMP STYLE | 3 | ||
PPHT204A | PISTON ROD | 3 | ||
PPHT204E | SUB ROD | 3 | ||
10305203 | STEEL CONNECTING STUD | 3 |
MISSION "L" MODULE FOR T-1300/T-1600 | ||||
FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | RETURN TO IDECO INDEX | |
8407-7A | FEMT1316ASSYSW | FLUID END MODULE COMPLETE ASSEMBLY | 3 | |
1 | 8407-7D | FEMT1316DISSW | DISCHARGE MODULE, STUDDED | 3 |
2 | 8407-11S | FEMT1316SUCSW | SUCTION MODULE, STUDDED | 3 |
3 | 4016-97 | OWA17DSUCSSW | STUD, DISCHARGE TO SUCTION MODULE | 18 |
4 | EMSF1000PFSN | NUT, DISCHARGE TO SUCTION MODULE STUD | 42 | |
5 | 4015-2 | OWA17TRSSW | STUD, THREADED RING | 72 |
6 | PZ789LCSN | NUT, THREADED RING STUD | 72 | |
7 | 4018-68 | T1316PFSSW | STUD, POWER FRAME | 24 |
8 | 4017-50 | T1316DMSSW | STUD, DISCHARE MANIFOLD | 12 |
9 | IDT800TRSN | NUT, DISCHARGE MANIFOLD STUD | 12 | |
10 | 8488-5 | PEP70 | DOWELL PIN | 6 |
11 | 2988 | 1290344 | SEAL,SUCTION TO DISCHARGE MODULE & WEAR PLATE | 6 |
12 | 8407-10 | T1316WPSW | LINER WEAR PLATE | 3 |
13 | 6407 | T1316LRFLGSW | LINER RETAINER FLANGE | 3 |
14 | 6507 | T1316LLNSW | LINER LOCK NUT | 3 |
15 | P-129 | SWP129 | VALVE COVER GASKET | 6 |
16 | 4016-99 | PEP73 | VALVE GUIDE CAPSCREW | 12 |
17 | 4700I | PZ789VGI | VALVE GUIDE BUSHING | 6 |
18 | 4775-2R | EMSF1000VGASW | VALVE GUIDE ASSEMBLY (INCLUDES ITEMS 16-18) | 6 |
19 | 4675-2A | EMSF1000VCASSYSW | VALVE PLUG ASSEMBLY (INCLUDES ITEMS 18, 19) | 6 |
20 | 4475 | OWA17FLGSW | THREADED RING | 6 |
21 | 4575 | OWA17CAPSW | THREADED CAP | 6 |
22 | 568-339 | 99609339 | DISCHARGE MANIFOLD GASKET | 3 |
23 | 568-447 | 99609447 | SUCTION MANIFOLD GASKET | 3 |
24 | 4017-59 | PEP84 | SUCTION MANIFOLD CAPSCREW | 24 |
25 | PEP65 | LOCK WASHER | 24 |

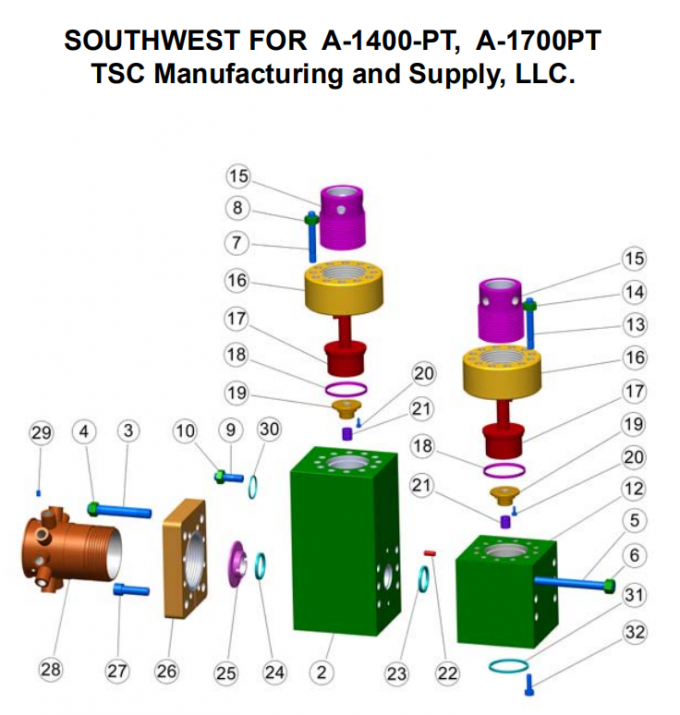

MISSION "L" MODULE FOR A-1400-PT-A-1700PT | ||||
FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | Return To: Oilwell Index | |
8488-1A | FEMA17ASSYSW | FLUID END MODULE COMPLETE ASSY. (INCLUDES ITEMS 1-27) | ||
1 | 8488-1D | FEMA17DISSW | DISCHARGE MODULE - (INCLUDES ITEMS 1, 4-11, 12, 13) | 3 |
2 | 8488-2S | FEMA17SUCSW | SUCTION MODULE, (INCLUDES ITEMS 2, 11, 12, 13, 27) | 3 |
3 | 6488-1 | OWA17LRPLATESW | LINER RETAINER PLATE | 3 |
4 | 4017-4 | PEP68 | ALLEN HEAD CAPSCREW 1 1/4"-7X 3 1/2" | 24 |
5 | 4016-3 | OWA17DMSSW | DISCHARGE MANIFOLD STUD | 12 |
6 | EMSF1000TRSN | NUT, DISCHARGE MANIFOLD STUD | 12 | |
7 | 4016-96 | OWA17PFSSW | STUD, POWER FRAME | 12 |
8 | PEP55 | NUT, POWER FRAME STUD | 12 | |
9 | 4016-97 | OWA17DSUCSSW | STUD, DISCHARGE TO SUCTION MODULE | 6 |
10 | EMSF1000PFSN | NUT, FOR ABOVE STUD | 6 | |
11 | 4015-2 | OWA17TRSSW | STUD, THREADED RING | 24 |
12 | PZ789LCSN | NUT, THREADED RING STUD | 24 | |
13 | 8488-5 | PEP70 | DOWELL PIN | 6 |
14 | 2988 | 1290344 | SEAL, DISCHARGE TO SUCTION MODULE | 3 |
15 | 2974-1 | 077170074203 | SEAL, WEAR PLATE | 3 |
16 | 8488-4 | PP602850 | WEAR PLATE | 3 |
17 | 6588-1 | OWA17LLNSW | LINER LOCK NUT | 3 |
18 | P-129 | 07207129 | VALVE COVER SEAL | 6 |
19 | 4018-88 | PEP73 | RETAINER SCREW, VALVE COVER | 12 |
20 | 4775R | OWA17VGSW | VALVE GUIDE | 6 |
21 | 4675-1A | OWA17VCASSYSW | VALVE COVER PLUG - (INCLUDES ITEMS 19-22) | 6 |
22 | 4700-I | PZ789VGI | VALVE GUIDE BUSHING | 6 |
23 | 4475 | OWA17FLGSW | THREADED FLANGE | 6 |
24 | 4575 | OWA17CAPSW | THREADED CAP | 6 |
25 | 80102003 | 10300201 | SUCTION MANIFOLD GASKET | 3 |
26 | 568-345 | 99609345 | DISCHARGE MANIFOLD GASKET | 3 |
27 | 4018-70 | 75634382 | SUCTION MANIFOLD CAPSCREW | 24 |
28 | 8488-7 | PEP90 | LINER RETAINER SETSCREW | 9 |
