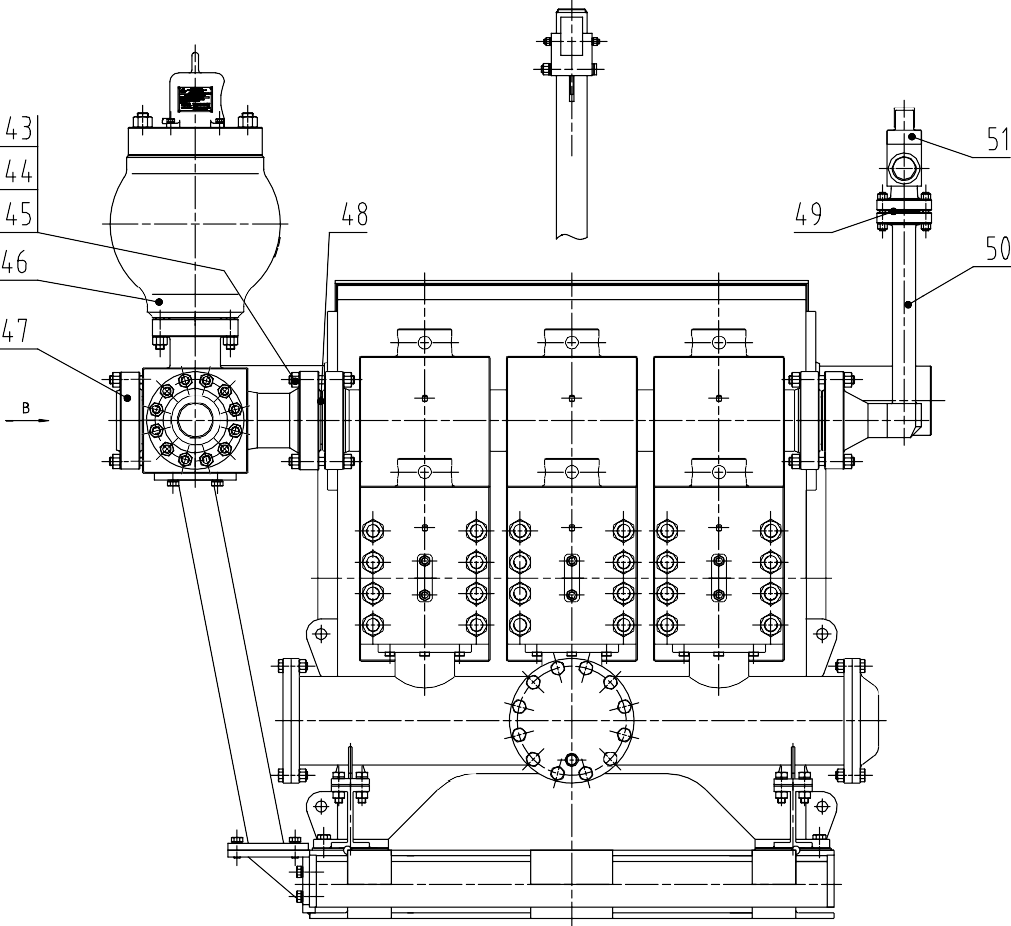

3NB2200HL Mud Pump Part List

1

NB2200G.01.00

Станина в сборе

1

2

NB2200G.02.00

Коленчатый вал в сборе

1

3

NB2200G.03.00

Вал-шестерня в сборе

1

4

NB2200G.04.00

Крейцкопф в сборе

3

5

NB2200G.05.00

Гидравлическая часть в сборе

1

6

NB2200G.06.00

Смазка динамической части в

сборе(внешняя)

1

7

NB2200G.07.00

Основание

1

8

NB2200G.08.00

Распылительная система в сборе

1

9

NB2200G.09

Указатель

2

10

GB/T827-1986

Заклепка: 3×10

6

11

YWZ-200T

Указатель температуры и уровня

жидкости

2

12

YD

Обратный клапан указатель уровня

4

13

GB/T95-2002

Шайба: 16

36

14

GB/T5781-2000

Болт: M16×45

32

15

NB2200G.10

Крышка отверстия для крейцкопфа

2

16

NB2200G.11

Уплотнительная прокладка(Ⅰ)

2

17

NB800G.19.00

Дренажная крышка

2

18

NB800G.20

Уплотнительная шайба

2

19

GB/T5781-2000

Болт: M12×35

32

20

GB/T67-2000

Винт: M4×12

8

21

NB2200G.12

Табличка

2

22

GB/T5780-2000

Болт: M16×60

4

23

GB/T41-2000

Гайка:M16

4

24

GB/T5782-2000

Болт: M27×105

10

25

GB/T6170-2000

Гайка: M27

18

26

GB/T93-1987

Шайба: 27

18

27

NB2200G.13

Регулирующая прокладка

10

28

NB2200G.14.00

Упорное гнездо

2

29

GB/T5782-2000

Болт: M27×95

8

30

Резиновая лента:51×10×5600

1

31

NB2200G.15.00

Задняя панель-заглушка

1

32

NB2200G.16

Уплотнительная прокладка (Ⅱ)

1

33

GB/T5781-2000

Болт: M12×30

16

34

GB/T95-2002

Шайба: 12

48

35

NB800G.09

Уплотнительная шайба

2

37

NB2200G.17.00

Панель-заглушка для наклонного окна

3

38

NB2200G.18

Уплотнительная прокладка(Ⅲ)

3

39

NB2200G.19.00

Подвесная опора

1

40

NB2200G.20.00

Кран

1

41

NB2200G.21.00

Панель-заглушка в сборе

1

42

YK-150

Виброустойчивый манометр с двойной

шкалой: (80MPa 11600psi фланцевый)

1

43

NB2200G.22

Шпилька : M30×3-6g×245

24

44

NB2200G.23

Гайка: M30×3-6H(SPL)

48

45

243

Анаэробный уплотняющий клей

1

46

NB2200G.24.00

Воздушный мешок KB-45H

1

47

NB2200G.25.00

Выпускной пятерник в сборе

1

48

SY/T5127-2002

Уплотнительная прокладочное кольцо:

BX169

2

49

SY/T5127-2002

Уплотнительная прокладочное кольцо:

BX152

1

50

NB2200G.26.00

Гнездо предохранительного клапана

1

51

NB2200G.27.00

Предохранительный клапан со срезным

штифтом JA-3H

1

52

NB2200G.28.00

Комплектующие запчасти

1

53

NB2200G.29.00

Комплектующие инструменты

1

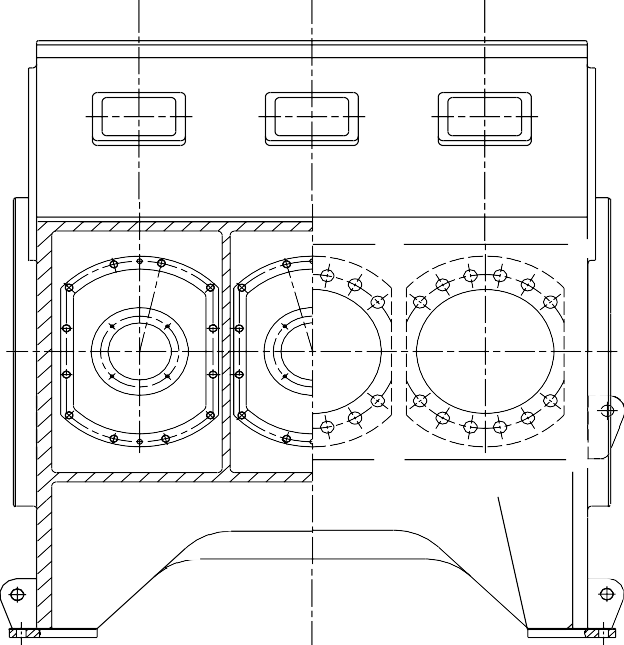

1

NB2200G.01.01.00

Станина

1

2

NB2200G.01.02

Крышка основного подшипника

2

3

NB2200G.01.03

Прокладка

4

4

NB800G.01.04

Соединитель: NPT3/4-NPT3/4

4

5

NB800G.01.05

Резьбовая заглушка: NPT3/4

4
