NATIONAL 9-P-100 MUD PUMP EXPENDABLE PARTS LIST

PUMP

MODEL

MAX

I.H.P.

MAX

S.P.M.

STROKE

LENGTH

LINER SIZE IN INCHES

4”

4 ½”

5”

5 ¼”

5 ½”

5 ¾”

6”

6 ¼”

6 ½”

6 ¾”

9-P-100

1000

150

9-1/4”

MAX-P.S.I.

5000

5000

4360

3954

3605

3296

3030

2790

2580

2392

G.P.R.

1.51

1.91

2.36

2.60

2.85

3.12

3.40

3.69

3.99

4.30

G.P.M. @ 120 R.P.M

181

229

283

312

342

374

408

443

479

516

NOTE:

I.H.P.= INPUT HORSE POWER

S.P.M.= STROKE PER MINUTE

P.S.I.= POUNDS PER SQUARE INCH

G.P.R.= GALLONS PER REVOLUTION

*MAX – P.S.I. CALCULATIONS DO NOT EXCEED MAXIMUM FLUID END PRESSURE RATINGS

BASED ON 100% VOLUMETRIC EFFICIENCY AND 90% MECHANICAL EFFICIENCY

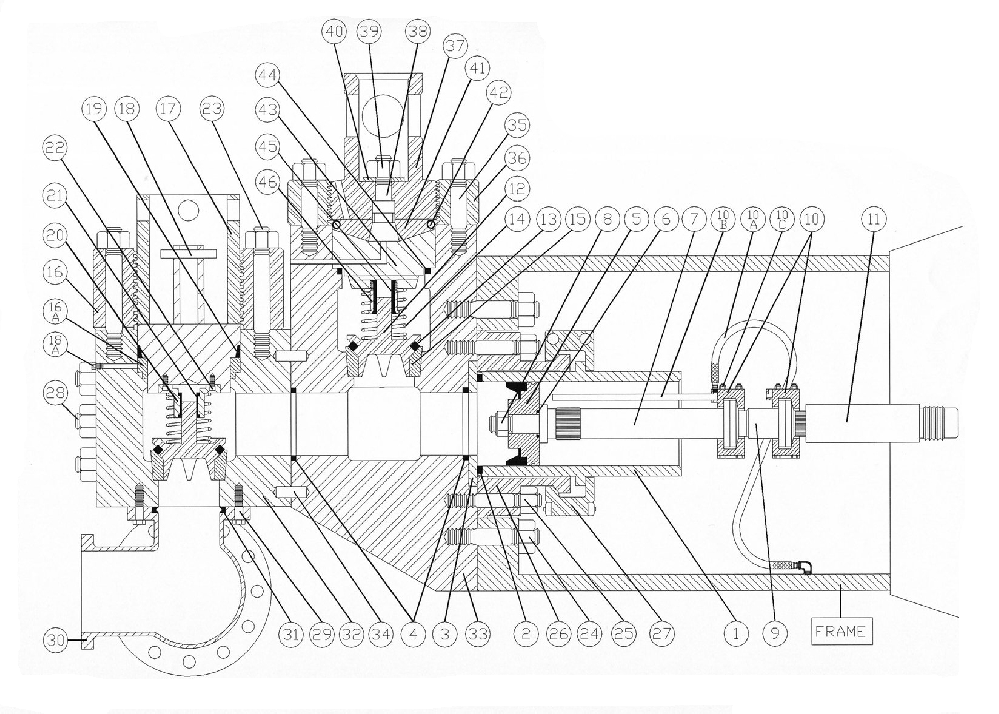

1

1367YXX

LINER (REFER TO GUIDE TO ORDERING CHART FOR TYPE (Y) AND FOR SIZE (XX))

3

2

2930-XX

LINER SEAL (REFER TO GUIDE TO ORDERING CHART FOR TYPE (Y) AND SIZE (XX))

3

3

8495-3

WEARPLATE

3

4

2988

WEARPLATE AND MODULE SEAL (2988U URETHANE AVAILABLE)

6

5

XX-BYY

PISTON (REFER TO GUIDE TO ORDERING CHART FOR TYPE (Y) AND SIZE (XX))

3

6

568-225

PISTON O-RING

3

7

1291-32

PISTON ROD (WITH ELASTIC STOP NUT)

3

8

API-4ESN

PISTON ROD ELASTIC STOP NUT

3

9

1291-1

SUB ROD

3

10

1291CWY

ROD CLAMP (CONSIST OF 10A, 10B, 10C) (FOR CLAMP ONLY, USE 1291C)

3

10A

1200H30

HOSE (1/2” X 30” WITH ½” MALE X 3/8” MALE CONNECTIONS)

3

10B

1286CWYFP13

DUAL SPRAY PIPE

3

10C

4020-29

ROD CLAMP BOLT (5/8-11” GRADE 8 BOLT WITH LOCK NUT AND WASHER)

12

11

1200G91

PONY ROD

3

12

SEE PAGE

VALVE

6

13

SEE PAGE

VALVE INSERT (IF REQUIRED)

6

14

SEE PAGE

VALVE SPRING

6

15

SEE PAGE

VALVE SEAT

6

SWTM1700

HYDRAULIC SEAT PULLER KIT COMPLETE (REFER TO TOOLS PAGE OF CATALOG FOR DETAILS)

4467A

SOUTHWEST HP QUICK-CHANGE VALVE COVER ASSEMBLY (CONSIST OF ITEMS 16-23)

16

4467

THREADED FLANGE

1

16A

4667-1

ADAPTER RING

1

17

4567

SCREW GLAND

1

18

4667A

PLUG (COMPLETE WITH VALVE GUIDE, SCREWS, AND BUSHING)

1

19

P128

HP VALVE COVER PLUG SEAL

1

20

4760-3R

VALVE GUIDE (COMPLETE WITH BUSHING #4700I)

1

21

4700I

VALVE GUIDE BUSHING (4700IU URETHANE AVAILABLE)

1

22

4016-98

VALVE GUIDE SCREW

2

23

4015-5

VALVE COVER STUD (WITH SW PART# HHN1375-6 1-3/8”-6” HEAVY HEX NUT)

12

24

4015-81

POWER END STUD (WITH SW PART# HHN1250-7 1-1/4”-7” HEAVY HEX NUT)

24

25

4016-4

LINER BUSHING STUD (WITH SW PART# HHN1000-8 1”-8” HEAVY HEX NUT)

18

26

80561392

LINER BUSHING

3

27

80661392

LINER CLAMP (WITH ¾”-10” GRADE 5 BOLT; LOCK NUT AND WASHER)

3

28

4017-1

SUCTION MODULE STUD (WITH SW PART# HHN1500-8 1-1/2”-8 HEAVY HEX NUT)

18

29

4018-19

SUCTION MANIFOLD CAP SCREW (WITH LOCK WASHER)

24

30

80371392

SUCTION MANIFOLD (FRONT OR SIDE OUTLET)

1

31

AJO235

SUCTION MANIFOLD GASKET

3

32

8467-52S

SUCTION MODULE

3

33

8495-51D

DISCHARGE MODULE

3

34

8488-5

DOWEL PIN

6

NATIONAL “WEDGE LOCK” VALVE COVER ASSEMBLY: (QTY. REQ’D. P/ASSY. CONSISTING OF ITEMS NO.35-46)

35

4016-34

VALVE COVER STUD (WITH SW PART# HHN1375-6 1-3/8”-6 HEAVY HEX NUT)

12

36

80803092

VALVE COVER FLANGE (THREADED RING)

1

37

80703092

VALVE COVER

1

38

80871092

WEDGE ADJUSTING SCREW

1

39

80061003

WEDGE ADJUSTING NUT

1

40

80513092

WEDGE ADJUSTING WASHER

1

41

80971092

LOCKING WEDGE ASSEMBLY (CONSISTING OF 6-WEDGES AND 1-SPRING)

1

42

80181092

WEDGE SPRING

1

43

80471092

SEAL RETAINER

1

44

AJO250U

VALVE COVER GASKET

1

45

80141292

VALVE GUIDE INSERT

1

46

80041292

INSERT HOLDER

1

47

4018-18

DISCHARGE CONNECTOR CAP SCREW (WITH LOCK WASHER)

16

48

4018-27

DISCHARGE SPACER FLANGE SOCKET HEAD CAP SCREW

16

49

8367-1

DISCHARGE CONNECTOR

2

50

8367-2

DISCHARGE ADAPTER

2

51

8367-3

BACK-UP RING

4

52

DISCHARGE SPACER FLANGE

2

53

2967-3

DISCHARGE SPACER FLANGE SEAL

2

54

2967-1

DISCHARGE CONNECTOR / ADAPTER PACKING

2

55

2967-2

DISCHARGE CONNECTOR / ADAPTER PACKING

4

56

R39

RING JOINT GASKET

2

57

4017-45

DISCHARGE SPACER FLANGE STUD (WITH SW PART# HHN1250-7 1-1/4”-7 HEAVY HEX NUT)

16

58

5000 5BFLANGE

BLIND FLANGE

59

9070014

PONY ROD SEAL

60

80491392

SPLASH GUARD

** POLYURETHANE SEALS AVAILABLE **

29

4018-19

SUCTION MANIFOLD CAP SCREW (WITH LOCK WASHER)

24

30

80371392

SUCTION MANIFOLD (FRONT OR SIDE OUTLET)

1

31

AJO235

SUCTION MANIFOLD GASKET

3

32

8467-52S

SUCTION MODULE

3

33

8495-51D

DISCHARGE MODULE

3

34

8488-5

DOWEL PIN

6

NATIONAL “WEDGE LOCK” VALVE COVER ASSEMBLY: (QTY. REQ’D. P/ASSY. CONSISTING OF ITEMS NO.35-46)

35

4016-34

VALVE COVER STUD (WITH SW PART# HHN1375-6 1-3/8”-6 HEAVY HEX NUT)

12

36

80803092

VALVE COVER FLANGE (THREADED RING)

1

37

80703092

VALVE COVER

1

38

80871092

WEDGE ADJUSTING SCREW

1

39

80061003

WEDGE ADJUSTING NUT

1

40

80513092

WEDGE ADJUSTING WASHER

1

41

80971092

LOCKING WEDGE ASSEMBLY (CONSISTING OF 6-WEDGES AND 1-SPRING)

1

42

80181092

WEDGE SPRING

1

43

80471092

SEAL RETAINER

1

44

AJO250U

VALVE COVER GASKET

1

45

80141292

VALVE GUIDE INSERT

1

46

80041292

INSERT HOLDER

1

47

4018-18

DISCHARGE CONNECTOR CAP SCREW (WITH LOCK WASHER)

16

48

4018-27

DISCHARGE SPACER FLANGE SOCKET HEAD CAP SCREW

16

49

8367-1

DISCHARGE CONNECTOR

2

50

8367-2

DISCHARGE ADAPTER

2

51

8367-3

BACK-UP RING

4

52

DISCHARGE SPACER FLANGE

2

53

2967-3

DISCHARGE SPACER FLANGE SEAL

2

54

2967-1

DISCHARGE CONNECTOR / ADAPTER PACKING

2

55

2967-2

DISCHARGE CONNECTOR / ADAPTER PACKING

4

56

R39

RING JOINT GASKET

2

57

4017-45

DISCHARGE SPACER FLANGE STUD (WITH SW PART# HHN1250-7 1-1/4”-7 HEAVY HEX NUT)

16

58

5000 5BFLANGE

BLIND FLANGE

59

9070014

PONY ROD SEAL

60

80491392

SPLASH GUARD

** POLYURETHANE SEALS AVAILABLE **

SOUTHWEST (Full Open)

773-1B

N/A

SW5710-110L

N/A

873-1

SWTM3750

SPLIT JAW

FULL OPEN-ROUGHNECK

(Cast N Place Insert)

SWND-6V2

N/A

SW5710-115

N/A

SWND-6S4

SWND-6PH

SWTM27SXN

PANCAKE

SPLIT JAW

FULL OPEN-ROUGHNECK

(High Temp)

SWND-6V2HC

NA

SW5710-115

N/A

SWND-6S4

SWND-6PH

SWTM27SXN

PANCAKE

SPLIT JAW

FULL OPEN-ROUGHNECK

(w/Replaceable Urethane Insert)

SWND-6V1

SWND-6I

SW5710-115

N/A

SWND-6S4

SWND-6PH

SWTM27SXN

PANCAKE

SPLIT JAW

3 WEB DOUBLE ANGLE O-RING

SWR0500119

SWR0515845

SWR0513744

SWR0514790

SWR0512436

SWTM3-7D

3 J HOOK

3 WEB (High Temp)

SWR0520586

SWR0520585

SWR0513744

SWR0514790

SWR0512436

SWTM3-7D

3 WEB STANDARD PLATE

SWR0505038

SWR0504890

SWR0513744

SWR0515576

SWR0512436

SWTM3-7D

4 WEB

SWU5B-EH

SWUDD-6AB

SW5710-115

N/A

SW6ADD-B4

SWTM4-6

4 J HOOK

4 WEB (High Temp)

SWU5B-EHHT

SWUDD-6ABHT

SW5710-115

N/A

SW6ADD-B4

SWTM4-6
