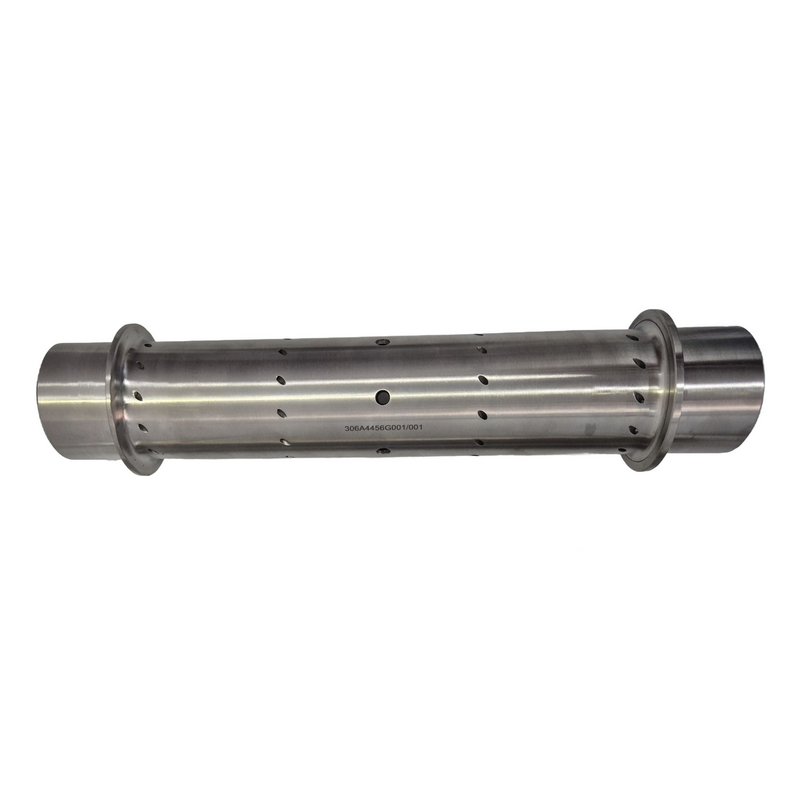

Tubo de fuego cruzado de turbina de gas GE 306A4456G001

El tubo de interconexión 306A4456G001 es un componente crítico del sistema de combustión utilizado en las turbinas de gas industriales GE Frame 5 (MS5001). Diversos catálogos de repuestos para turbinas identifican el 306A4456G001 como un tubo de interconexión (tubo X-Fire) para los sistemas de combustión de las turbinas de gas GE Frame 5.

Un tubo de interconexión conecta las cámaras de combustión adyacentes y permite la propagación de la llama durante la secuencia de ignición. Cuando el ignitor inicia la combustión en una cámara, la llama se propaga a través de los tubos de interconexión para encender las cámaras vecinas, lo que garantiza un arranque fiable de la turbina y una combustión estable.

Dado que el tubo de interconexión opera directamente dentro de la sección de combustión, debe soportar:

Temperaturas extremas

Ciclos térmicos

Vibraciones de combustión

Oxidación

Fluctuaciones de presión

En Dawopu, fabricamos componentes de combustión para turbinas de gas con calidad de equipo original (OEM) utilizando aleaciones de níquel de alta temperatura y procesos de fabricación aeroespacial de precisión.

Especificaciones del material

Inconel 625

Propiedades típicas

Resistencia a la tracción: ≥ 827 MPa

Límite elástico: ≥ 414 MPa

Dureza: 150–240 HB

Temperatura de funcionamiento: hasta 980 °C

Excelente resistencia a la oxidación

Soldabilidad superior

Inconel 718

Propiedades típicas

Resistencia a la tracción: 1240–1380 MPa

Límite elástico: ≥ 1030 MPa

Dureza: 35–45 HRC

Excelente resistencia a la fatiga

Excelente resistencia a altas temperaturas

Hastelloy X (opcional)

Propiedades típicas

Excelente estabilidad térmica

Resistencia superior a la oxidación

Ampliamente utilizado en componentes de cámaras de combustión de turbinas de gas
